La relation de conjugaison

1) Orientation

Pour faire appel à cette relation il est nécessaire de proposer une orientation verticale et horizontale. (le plus souvent vers le haut et vers la droite).

2) Valeur algébrique

L'orientation des axes permet d'exprimer les dimensions de manière algébrique (notées surmontées d'un trait) ce qui permet d'associer au dimension un nombre soit positif soit négatif.
                   ___
Par exemple OA, définie pour un point de l'axe optique A, a pour valeur absolue la distance entre les point O et A, elle est positive si A est droite de O et négative s'il est à gauche

3) La relation de conjugaison

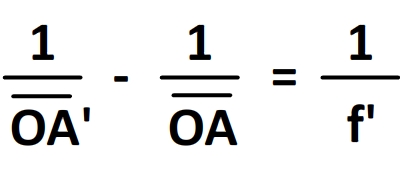

Si Le point A est un point objet situé sur l'axe optique à gauche du centre optique alors son image A' est située aussi sur l'axe optique et sa position est donnée par la relation de conjuguaison:
