Rappel:
La réfraction est la déviation de la lumière lorsque celle-ci change de
milieu, lorsqu'elle passe d'un milieu transparent d'indice de
réfraction n
1 à un autre milieu
transparent d'indice de réfraction différent n
2
Quelques
définitions

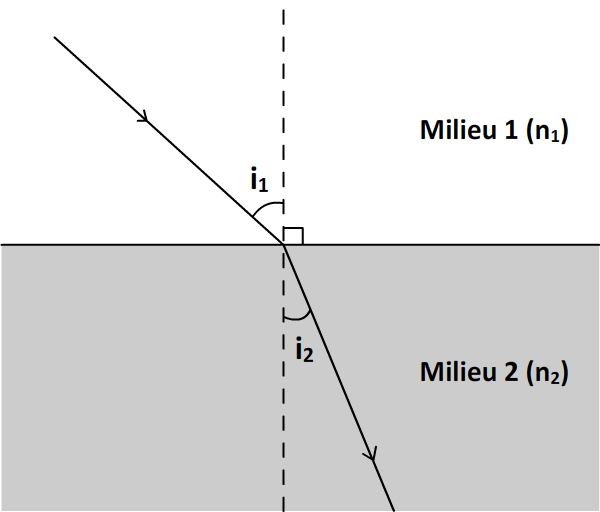

Réfraction lors du passage de la lumière d'un milieu 1
d'indice de réfraction n
1 à un milieu 2 d'indice
de réfraction n
2:
- Le rayon
incident est le rayon lumineux se propageant dans le
premier milieu avant de subir la réfraction
- Le rayon
réfracté est le rayon lumineux se propageant dans le
deuxième milieu après avoir traversé la surface de séparation.
- La surface
de séparation des milieux est la surface de contact entre
les deux milieux
- Le point
d'incidence et le point de la surface de séparation des
milieux atteint par le rayon réfracté
- La normale
est la droite (en pointillés sur le schéma) perpendiculaire à la
surface de séparation des milieux et passant par le point d'incidence
- L'angle
d'incidence i1 est
l'angle entre le rayon incident et la normale
- L'angle de
réfraction i2 est l'angle entre le
rayon réfracté et la normale
Expression
de la loi de Snell-Descartes
Lorsqu'un rayon lumineux passe d'un milieu 1 d'indice de réfraction n
1
à un milieu 2 d'indice de réfraction n
2 alors le
rayon incident et le rayon réfracté appartiennent au même plan
et la relation entre l'angle d'incidence i
1
et l'angle d'incidence i
2 est donnée
par la loi de Snell-Descartes :
n1 x sin (i1) = n2 x sin (i2)
Utilisation
de la loi de Snell-Descartes
Elle permet :
- De prévoir l'angle de réfraction.
Sin (i2) = n1 x sin (i1)
n2
L'angle i2 peut alors être obtenu à l'aide la fonction sinus réciproque
aussi appelée arcsinus et notés sin-1 ou arcsin
- De trouver l'angle d'incidence
Sin (i1) = n2 x sin (i2)
n1
- De déterminer l'indice de réfraction d'un milieu.
n1 = n2 x sin
(i2)
sin (i1)
n2 = n1 x sin(i1)
sin(i2)
Remarque
Il
n'est pas nécessaire de connaître ces relations par coeur mais il faut
être capable de les retrouver à partir de la loi de Snell-Descartes.
Cas
particuliers de la loi de Snell-Descartes
- Si i1 = 0 alors i2 = 0 : il n'y a pas de déviation.
- Si n1 < n2 alors le rayon lumineux se rapproche de
la normale.
- Si n1 > n2 alors le rayon lumineux s'éloigne de la
normale.
